Система мониторинга солнечных электростанций Крыма
Компания ООО «ЭНЕРГОСОЛАР» успешна реализовала и запустила в эксплуатацию систему мониторинга крупнейших солнечных электростанций Крыма. Общая установленная мощность солнечных электростанций, мониторинг которых осуществляет наша компания составляет более 360 МВт.
Данный проект был направлен на полное импортозамещение программного обеспечения, которое изначально поставлялось компанией Skytron® energy PVGuard®.
Нами был выполнен полный комплекс работ по расшифровки протоколов передачи данных используемых в установленном оборудовании, определены все необходимые параметры работы штатных систем мониторинга.
Результатом нашей работы стало программное обеспечение «СМ ЭНЕРГОСОЛАР». Кроме реализации штатных функций системы мониторинга, проект был дополнен множеством дополнительного функционала, обеспечивающим удобство работы с программой.
Для нашего заказчика в ПО «СМ ЭНЕРГОСОЛАР» было интегрировано ПО «СП ЭНЕРГОСОЛАР» и модули программного обеспечения «СБ ЭНЕРГОСОЛАР», что позволило создать единый программный комплекс по обеспечению эксплуатации солнечных электростанций.
В последних версиях программного обеспечения добавлена возможность подключение бота отечественного мессенджера MAX. Это позволило оперативно отправлять сообщения в чат сотрудников о возникших неисправностях или отклонениях в работе оборудования.
Импортозамещение элементов системы мониторинга солнечных электростанций
В рамках выполнения работ по созданию системы мониторинга солнечных электростанций, нашей компании была поставлена задача выполнить импортозамещение программного обеспечения и аппаратной части штатных элементов систем сбора, накопления и обработки данных.
По результатам выполненных работ Нам успешно удалось заменить практически все элементы сбора данных.
Ниже представлена фотография, на которой, установленный сервер производства SKYTRON® ENERGY, обеспечивающий сбор и хранение информации о работе инвертора и поля генерации Skylog (на фотографии слева), был успешно заменен отечественным более производительным аналогом Marathon IOremote R2CPU (на фотографии по центру).
Следующий элемент системы мониторинга, устройство сбора данных о параметрах тока, напряжения, температуры систем постоянного тока. Это устройство позволяет считывать данные о значении тока каждой сборки фотоэлектрических модулей.
Ядром данного устройства была выбрана отечественная плата производства НИИЭТ, г. Воронеж. Ниже представлена фотография платы устанавливаемой вместо штатной.
Программно-аппаратные комплексы для солнечных электростанций.
Компанией ООО «ЭНЕРГОСОЛАР» совместно с заказчиком был разработан и успешно введен в эксплуатацию — программно-аппаратный комплекс автоматизированного управления технологическим процессом солнечной инверторной станции и гибридной системы накопления энергии с объединением по постоянному току в составе платы САУ инвертора солнечной электростанции и программного обеспечения платы для управления силовым инвертором PV 250.
В качестве основы для создания платы САУ был выбран тот же отечественный микроконтроллер производства НИИЭТ. Ниже представлена фотография платы САУ, данная плата была разработана универсальной и подходит как для замены существующих плат (импортозамещение плат фирмы AEG) так и для реализации систем DC/DС обеспечивающих подключение накопителей электрической энергии с разным напряжением.
Разработанное программное обеспечение для аппаратного комплекса позволило значительно расширить функционал существующего оборудования и позволили подключать накопители электрической энергии значительной мощности напрямую к шинам постоянного тока инвертора.
Совместно с заказчиком реализуется проект по установке и подключению систем накопления электрической энергии на базе сборок АКБ LiFePo. Ниже представлены фотографии накопителей.
Компанией ЭНЕРГОСОЛАР производиться подготовка и настройка программного обеспечения плат САУ для работы с этими накопителями, а так же разработка программного обеспечения для сбора данных о состоянии накопителей, их обработки и хранению, с последующим удобным представлением информации.

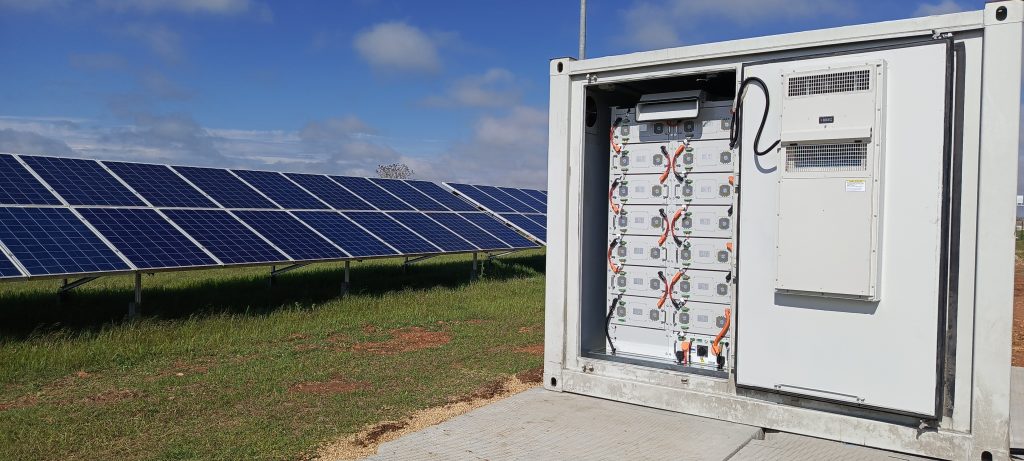

Накопитель контейнерного типа мощностью 600кВт

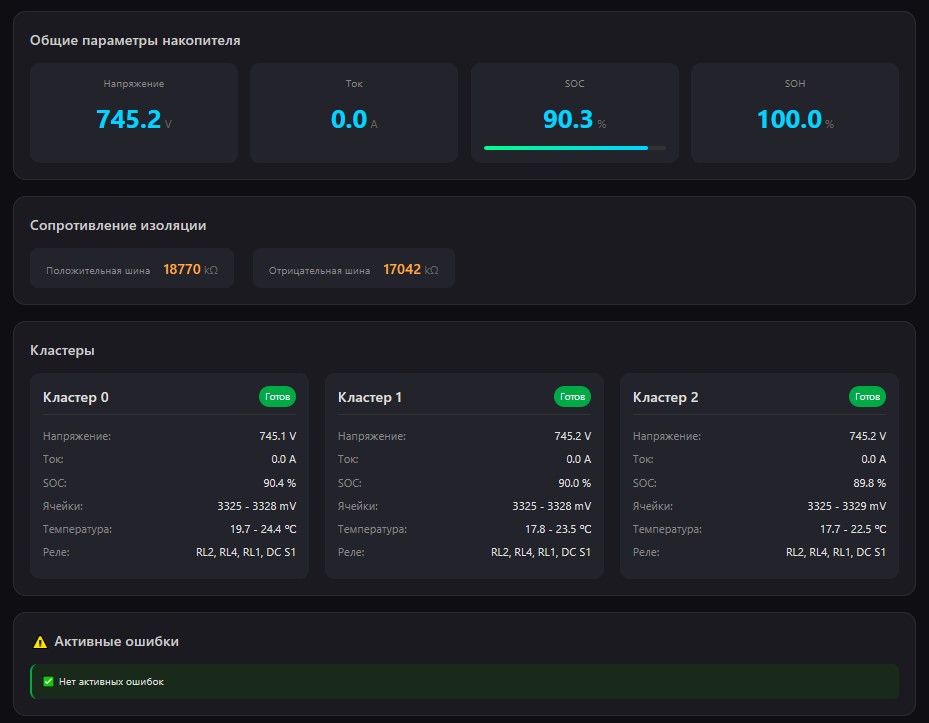

Скриншот разрабатываемого программного обеспечения для этого накопителя

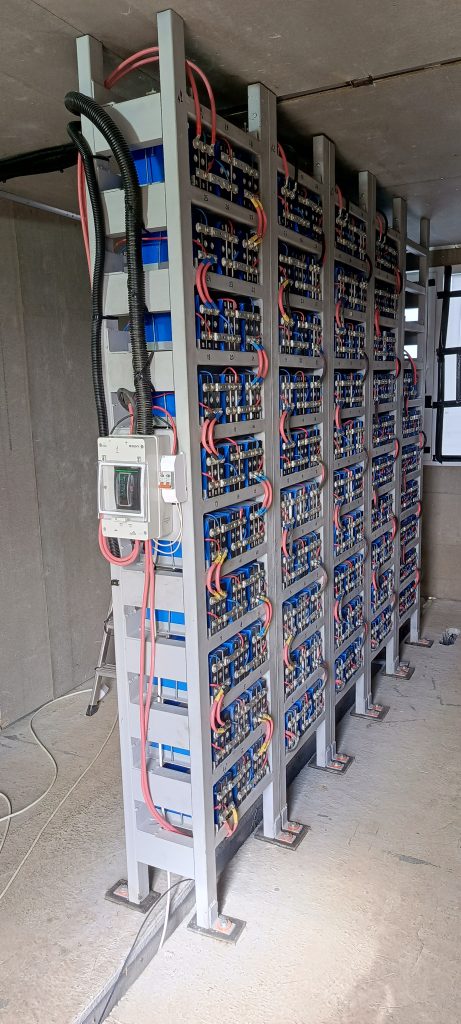

Накопитель стоечный собранный из элементов отечественного производства LiFePO4 АО Энергия 3,2V 72Ah Мощностью 100кВт

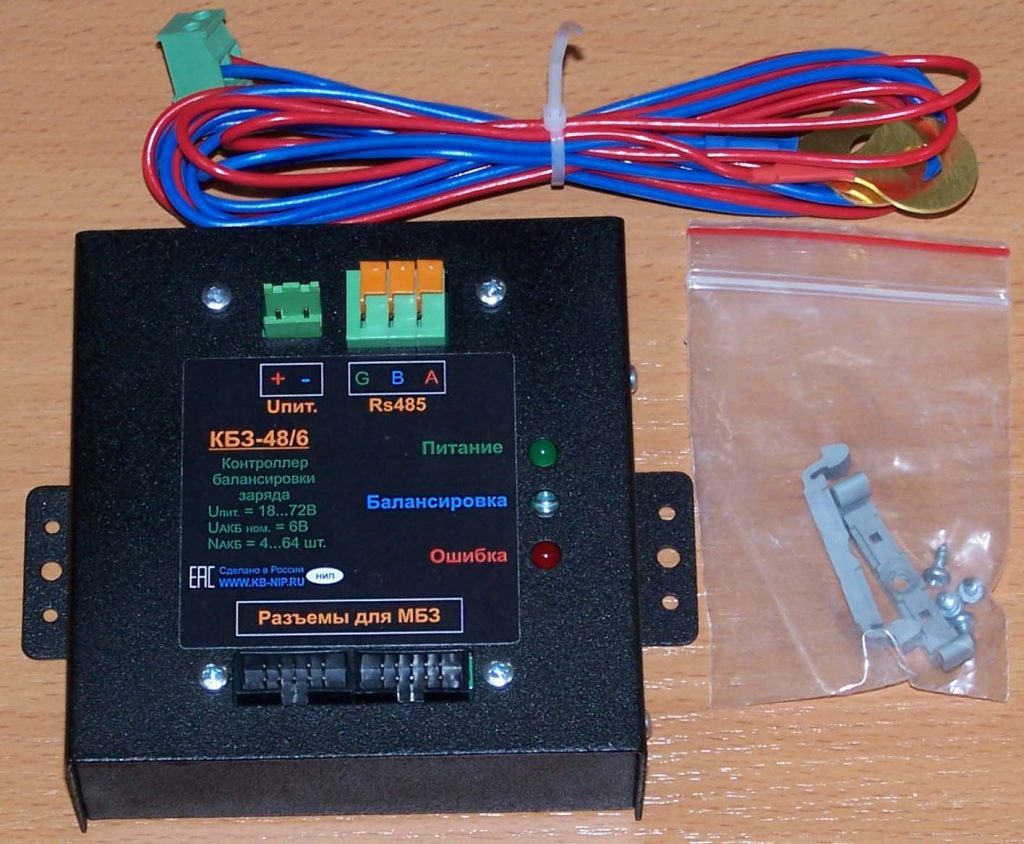

В качестве балансировочной системы был использован отечественный комплекс от компании ООО «НИП» Ниже представлена фотография.

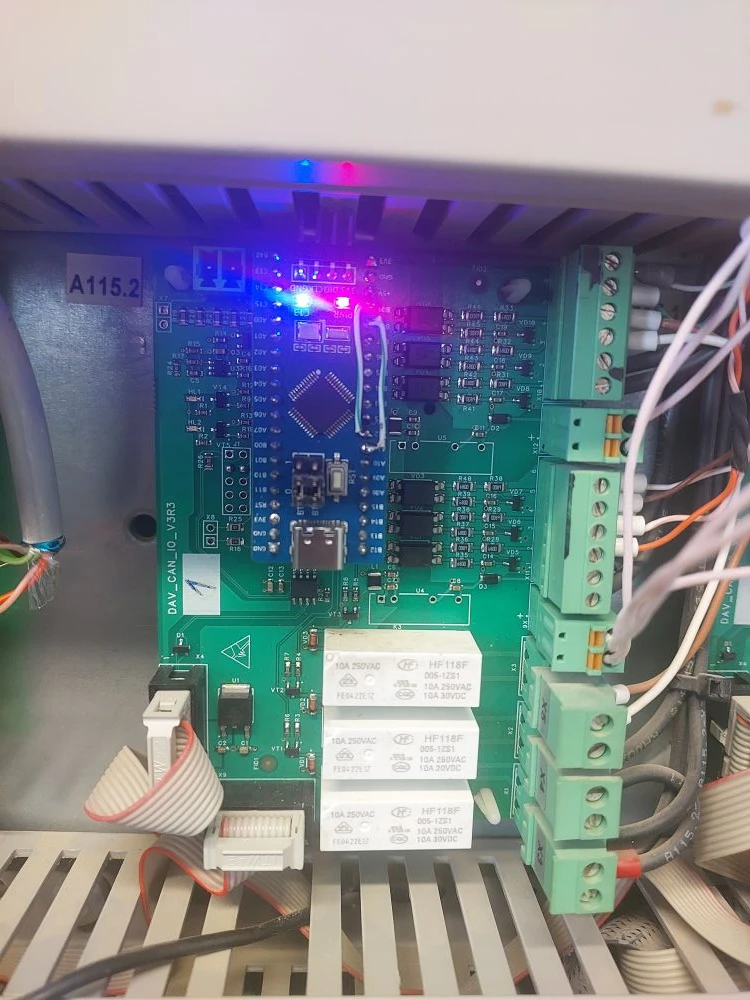

Нашей компанией так же успешно производится разработка и замена периферийных плат для инверторов производства AEG PV-250 и PV-500. Ниже представлена фотография одной из таких плат, в качестве микропроцессора использован распространенный микроконтроллер STM32F103C8T6 — Blue Pill
